Streuscheibe am Speedlite defekt? So repariert man sie

Tja, ich dachte ich habe meine Ausrüstung immer im Blick und beschütze sie gut. Hin und wieder geht dann aber doch mal was zu Bruch.
Zum Glück war es nur die kleine, ausklappbare Streuscheibe.

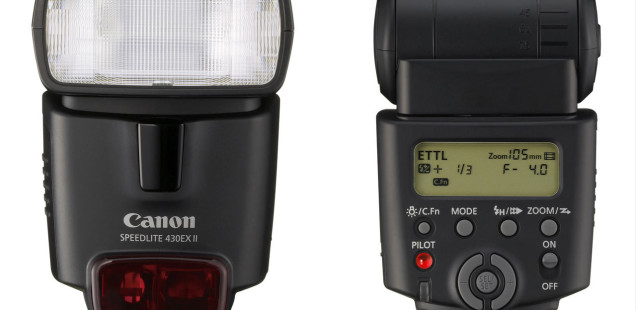

Canon Speedlite 430EX II

Zugegeben: Ich benutze diese Scheibe nicht all zu oft, allerdings wird der Kontakt nicht geschlossen. Somit stellt sich der Blitz auf eine andere Brennweite ein, welche man nicht ändern kann.

Was gibt es hier nun zu sehen?

Bedingt dadurch, dass es kaum hilfreiche Anleitungen gibt, wie man den Blitz demontiert schreibe ich hier nun eine Detaillierte Anleitung mit Bildern.
Das Ersatzteil bekommt ihr unter anderem bei Geissler Service die Beschreibung steht ein Stück weiter unten.

ACHTUNG

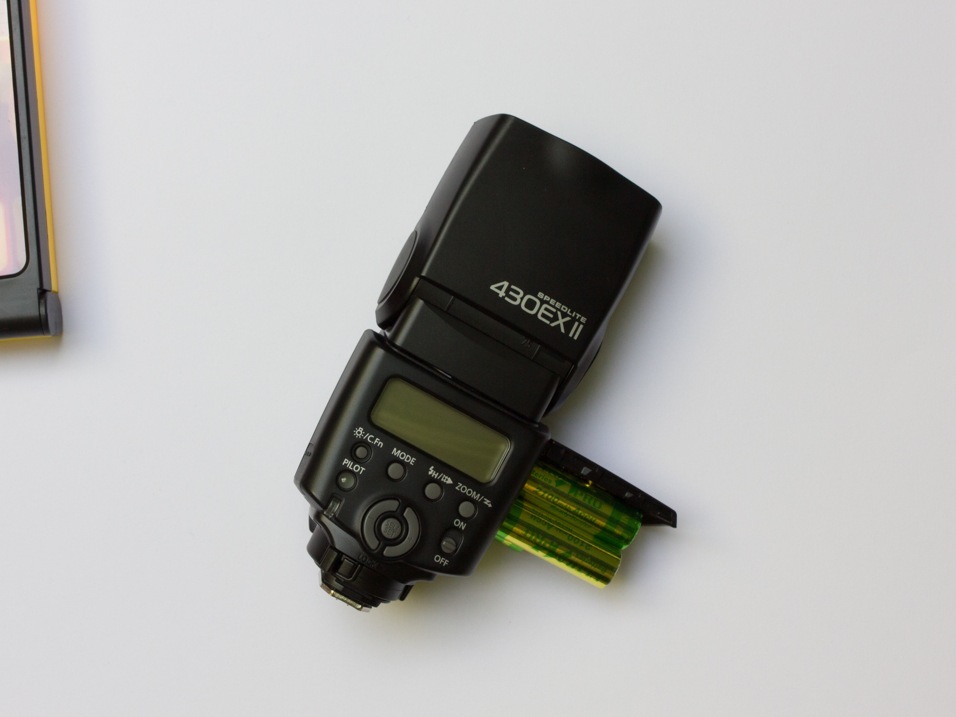

So ein Blitz hat viel Power, sehr viel Power. Daher ist es unbedingt notwendig die Akkus/Batterien zu entfernen und den Blitz ein paar Minuten liegen zu lassen, bevor Ihr Ihn öffnet.
Eine Garantie dass er sich entladen hat, gibt es nicht vor allem die Kondensatoren halten Elektrische Ladungen über längere Zeiträume. Ihr könnt euch selbst verletzen aber auch den Blitz beschädigen.

Canon Speedlite 430EX II Canon Speedlite 430EX II

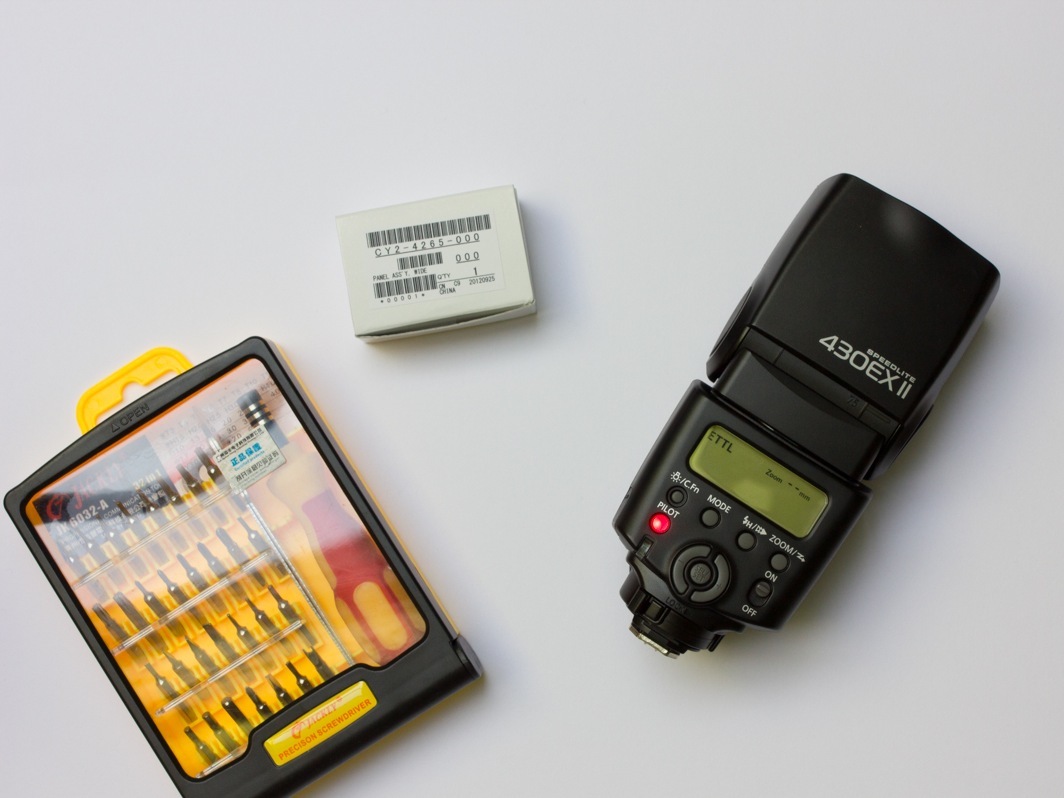

Was wird benötigt

  • Kreutz Schraubendreher 2,5mm
  • Schlitz Schraubendreher bis 2mm
  • Eine Ersatzscheibe zu finden als Canon CY2-4265-000
  • Etwas Doppelseitiges Klebeband

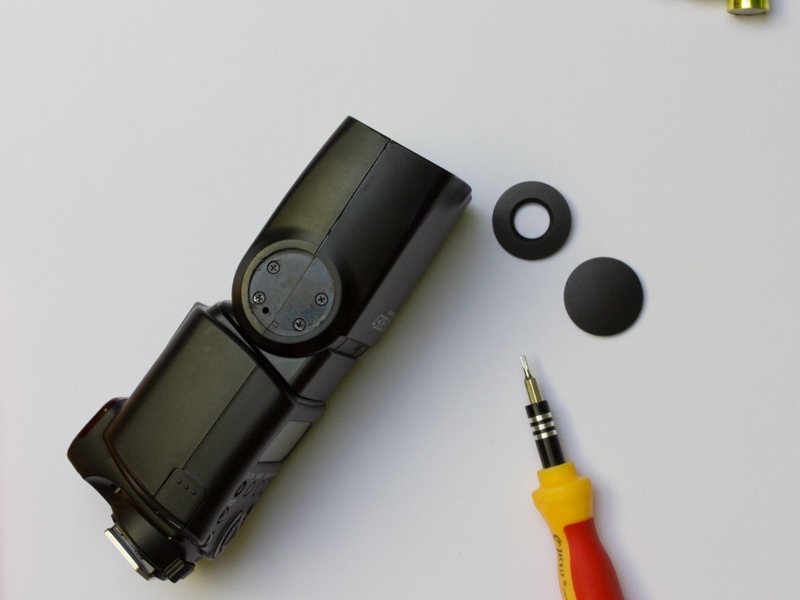

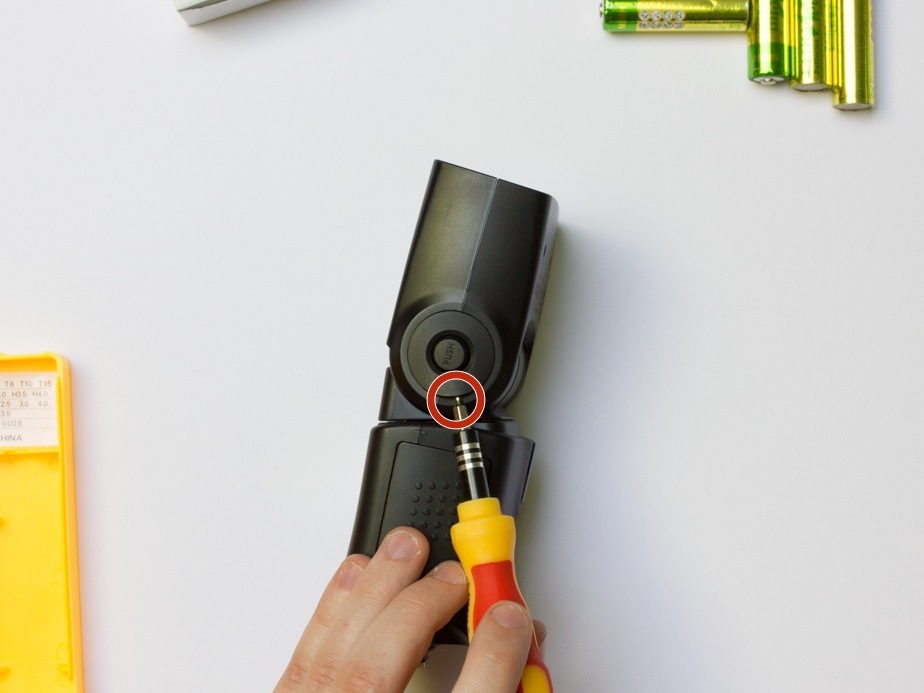

Schritt 1: Schrauben frei legen

Hier benötigt ihr den Schlitz Schraubendreher

Entfernt vorsichtig die beiden Abdeckungen auf dem Gelenk, diese sind mit Klebeband befestigt und leicht zu entfernen.

Canon Speedlite 430EX IICanon Speedlite 430EX II

Schritt 2: Aufschrauben

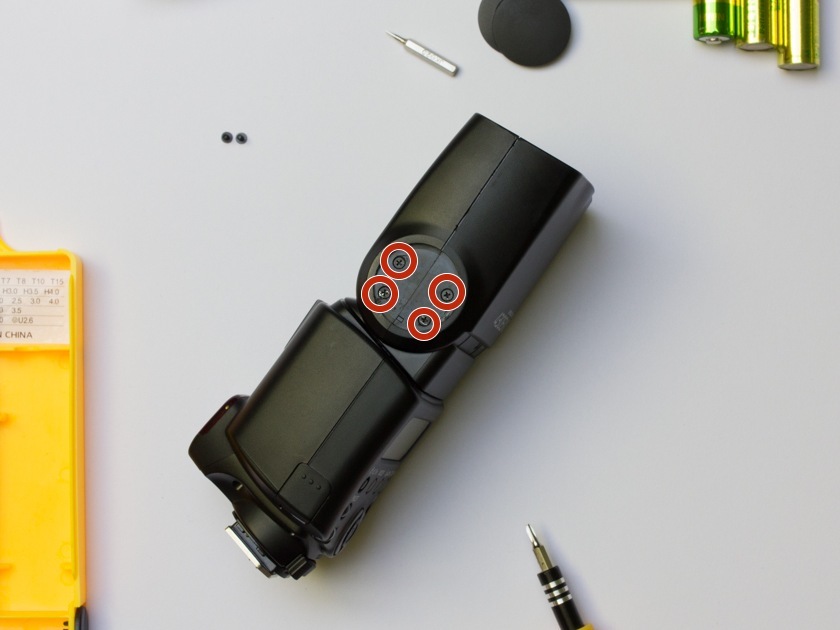

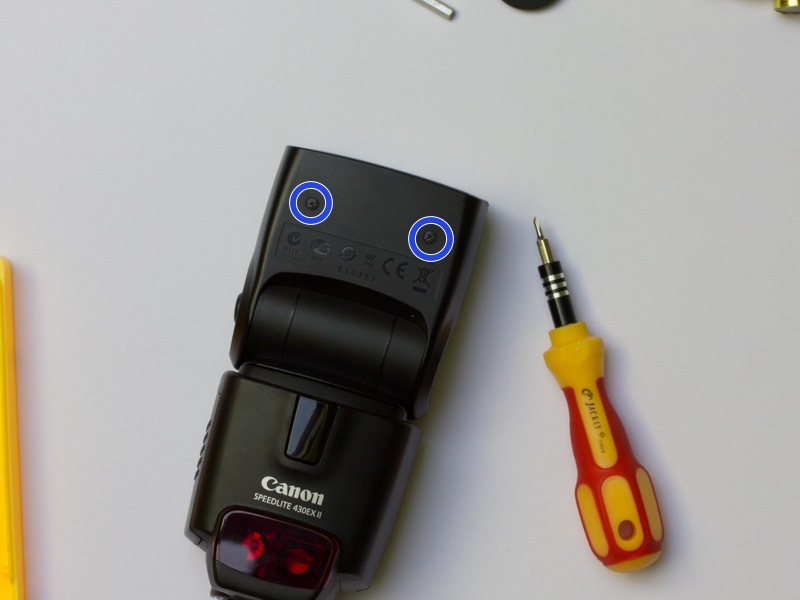

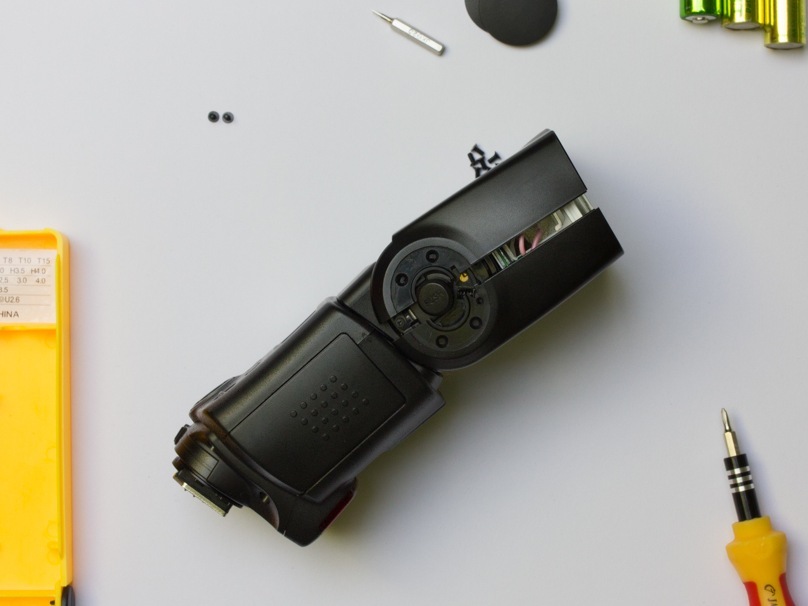

Nun geht es an das öffnen, hierzu müssen zwei Schrauben am unteren Teil des Blitzkopfes entfernt werden, anschließend die insgesamt 8 am Gelenk.
Tut euch selbst den Gefallen und vertauscht die Schrauben nicht untereinander.

Danach geht das Gehäuse sehr einfach auf.

Die Kabel sind gerade so lang wie Sie sein müssen, also öffnet die Verschalung vorsichtig.

Canon Speedlite 430EX II Canon Speedlite 430EX II

Canon Speedlite 430EX II

Canon Speedlite 430EX II

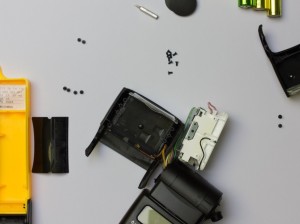

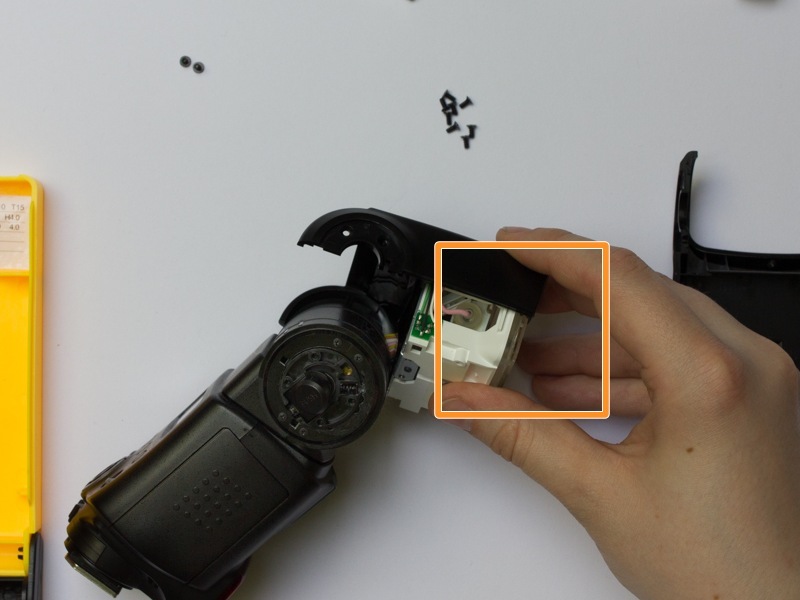

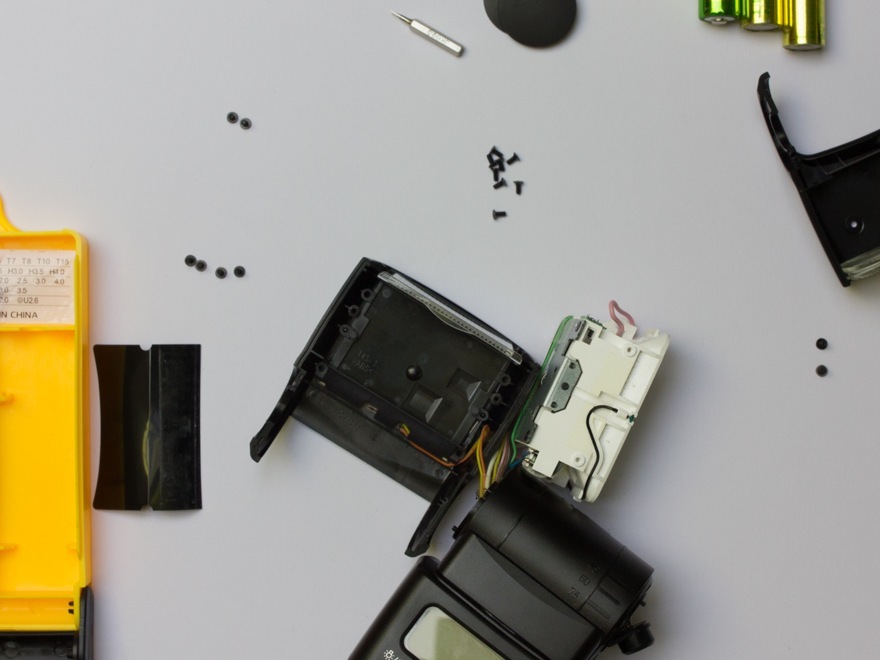

Schritt 3: Blitzeinheit entfernen

Nun seid ihr am Herzstücks des Blitz, der Blitzeinheit selbst, seid bei dem Schritt vorsichtig.

Nehmt als erstes die beiden innen liegenden Streuscheiben heraus und merkt euch, welche die vordere ist.
Anschließend könnt Ihr die Blitzeinheit lösen und hoch nehmen. Als nächstes entfernt ihr die Folie. Die Folie klebt beim späteren anbringen wieder.

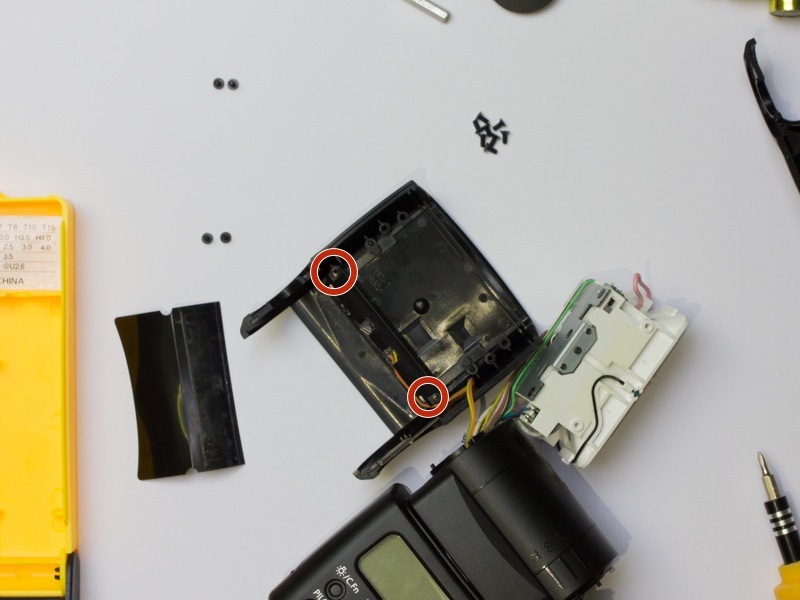

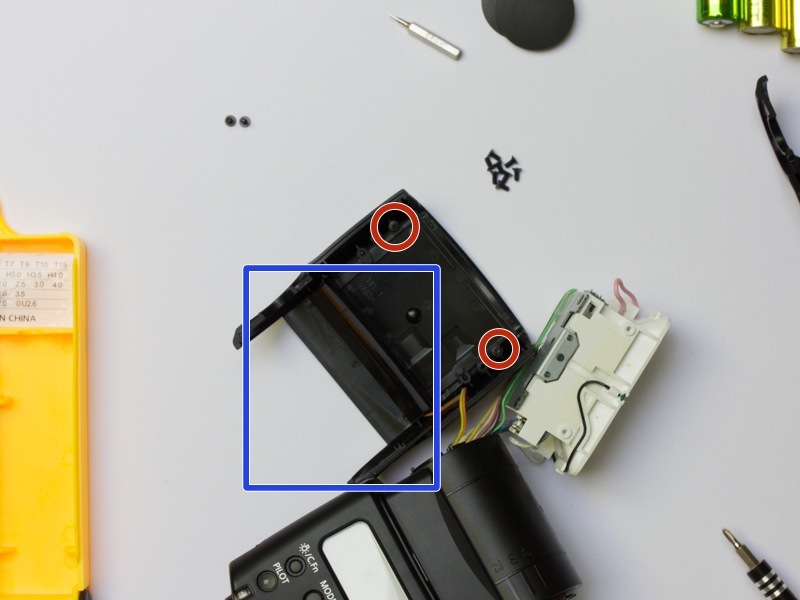

Dann könnt ihr die 4 Schrauben entfernen, welche die Streuscheibe dort halten, wo Sie hingehört

Canon Speedlite 430EX IICanon Speedlite 430EX IICanon Speedlite 430EX II

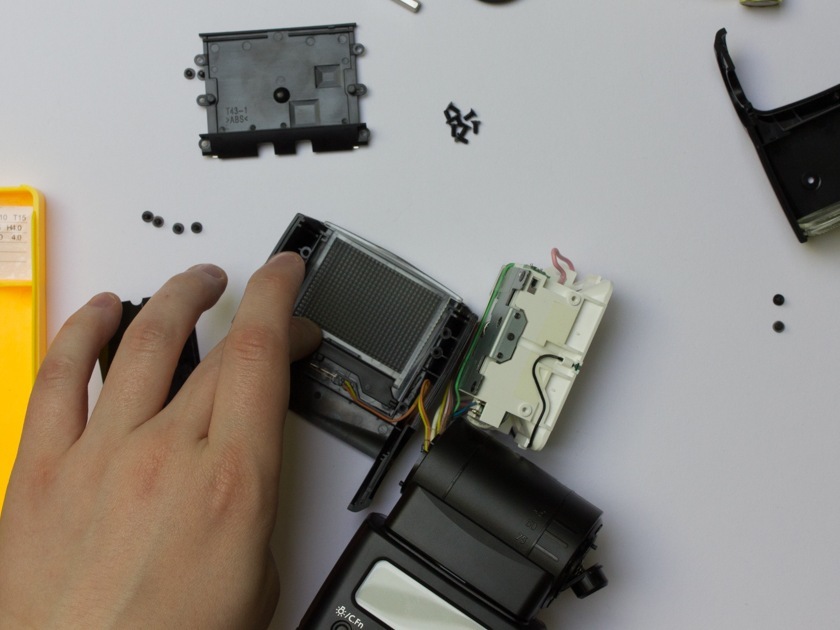

Schritt 4: Montage

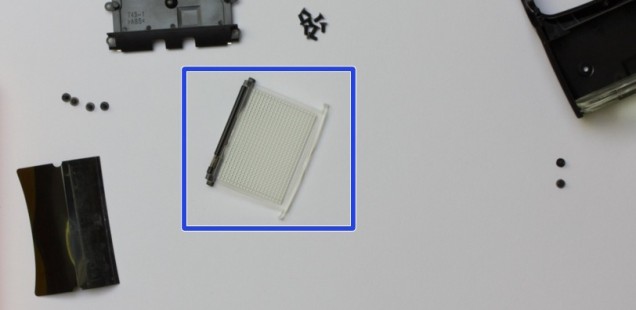

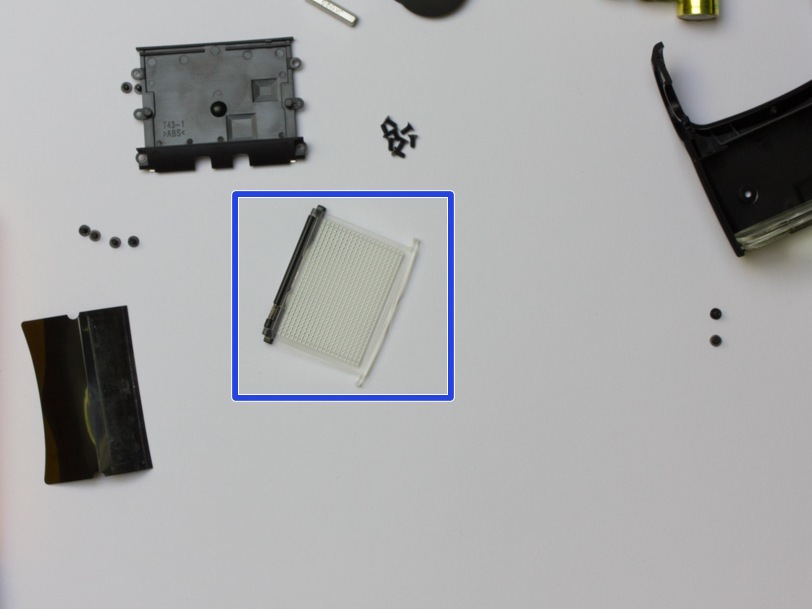

Die hälfte ist geschafft, nun könnt Ihr die neue Scheibe einbauen. Haltet sie einmal kurz in die Führung, um sicher zu gehen dass der Kontakt geschlossen wird und alles passt.
Danach könnt Ihr alles wieder zusammenbauen. Achtet beim Einbau der Blitzeinheit auf die Kabel, ebenso beim zusammenstecken der Verschalung.
Und vergisst die inneren Streuscheiben nicht.

Canon Speedlite 430EX IICanon Speedlite 430EX IICanon Speedlite 430EX II

Schritt 5: Feinschliff

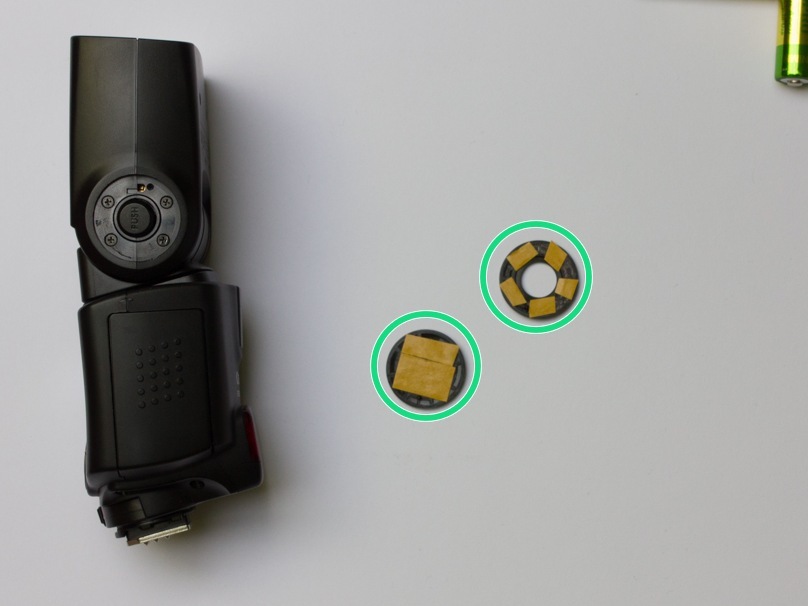

Damit wir die Kappen nicht verlieren, machen wir Sie wieder mit ein wenig doppelseitigem Klebeband am Gelenk fest.

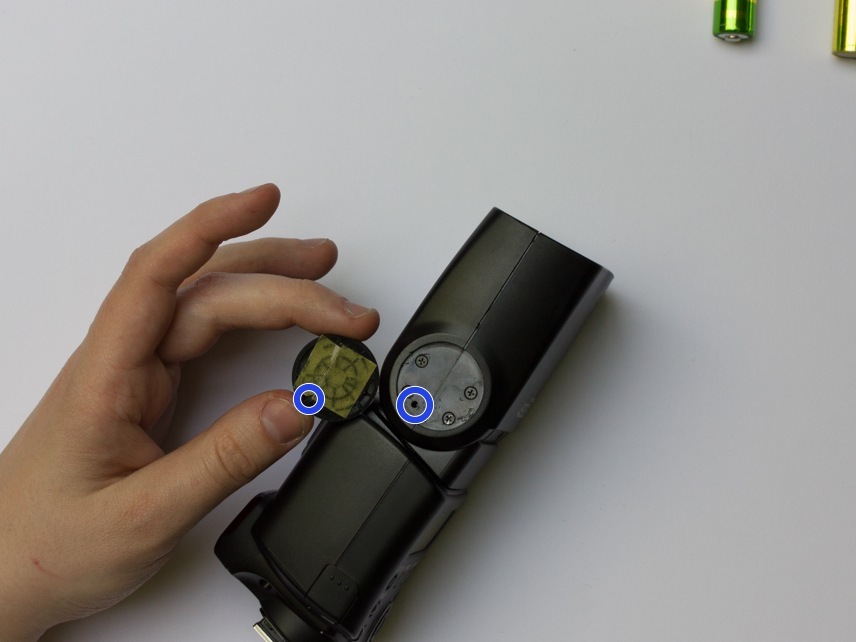

Die Kappen haben beide eine kleine Nase (Blau markiert) diese dienen zur Ausrichtung. Somit macht ihr nichts falsch.

Canon Speedlite 430EX II Canon Speedlite 430EX II



Das war’s

So ersetzt man die Streuscheibe des Speedlite 430 EX II.
Ich hoffe damit konnte ich einigen von euch helfen!



Falls das Gerät danach defekt ist und/oder sich jemand verletzt übernehme ich keinerlei Haftung!
